Workprotect – Absturzsicherung nach Maß
ABS-Lock I
Dieser abnehmbare Edelstahl-Anschlagpunkt wird in Kombination mit Einbauhülsen des Typs ABS-Lock II in verschiedenen Untergründen befestigt. Er sichert 2 Personen zu gleicher Zeit gegen Absturz, hat eine allgemeine bauaufsichtliche Zulassung des DIBt und wird häufig im Bereich von Fenstern eingesetzt.
- DIN EN 795:2012, B + DIN CEN/TS 16415:2017
- auf Knopfdruck abnehmbar
- Querbügel schützt vor versehentlichem Öffnen
- nutzbar mit ABS-Lock II Einschlaghülse
ABS-Lock II
Die fest im Untergrund montierte Edelstahlhülse für Holz und Beton nimmt den transportablen Personenanschlagpunkt ABS-Lock I auf. Die Aufnahmehülse ist in verschiedenen Längen erhältlich und wird mit der beigefügten Kunststoffkappe abgedeckt. Das System ist zugelassen (abZ) für die Nutzung durch 2 Personen.
- Montagevorgaben der abZ (Z-14.9-688) beachten
- DIN EN 795:2012, B + DIN CEN/TS 16415:2017
- für Beton ≥ C20/25
- für Holz (Balken min. 140mm x 140mm)
- ACHTUNG: Axialbelastung der Holzvariante nur bei gekonterter Version möglich!!
ABS-Lock II-C
Edelstahleinbauhülse mit passendem Einbetonierzubehör (Mutter und Kunststoff-Fixierungshilfe) für abnehmbaren Anschlagpunkt ABS-Lock I. Inkl. Stopfen und Abdeckung aus Kunststoff.
- Montagevorgaben der abZ (Z-14.9-688) beachten
- DIN EN 795:2012, B + DIN CEN/TS 16415:2017
- für Beton ≥ C20/25
- für Holz (Balken min. 140mm x 140mm)
- ACHTUNG: Axialbelastung der Holzvariante nur bei gekonterter Version möglich!!
ABS-Lock I
Dieser abnehmbare Edelstahl-Anschlagpunkt wird in Kombination mit Einbauhülsen des Typs ABS-Lock II in verschiedenen Untergründen befestigt. Er sichert 2 Personen zu gleicher Zeit gegen Absturz, hat eine allgemeine bauaufsichtliche Zulassung des DIBt und wird häufig im Bereich von Fenstern eingesetzt.
ABS-Lock II
Die fest im Untergrund montierte Edelstahlhülse für Holz und Beton nimmt den transportablen Personenanschlagpunkt ABS-Lock I auf. Die Aufnahmehülse ist in verschiedenen Längen erhältlich und wird mit der beigefügten Kunststoffkappe abgedeckt. Das System ist zugelassen (abZ) für die Nutzung durch 2 Personen.
ABS-Lock II-C
Edelstahleinbauhülse mit passendem Einbetonierzubehör (Mutter und Kunststoff-Fixierungshilfe) für abnehmbaren Anschlagpunkt ABS-Lock I. Inkl. Stopfen und Abdeckung aus Kunststoff.
- DIN EN 795:2012, B + DIN CEN/TS 16415:2017
- auf Knopfdruck abnehmbar
- Querbügel schützt vor versehentlichem Öffnen
- nutzbar mit ABS-Lock II Einschlaghülse
- Montagevorgaben der abZ (Z-14.9-688) beachten
- DIN EN 795:2012, B + DIN CEN/TS 16415:2017
- für Beton ≥ C20/25
- für Holz (Balken min. 140mm x 140mm)
- ACHTUNG: Axialbelastung der Holzvariante nur bei gekonterter Version möglich!!
- Montagevorgaben der abZ (Z-14.9-688) beachten
- DIN EN 795:2012, B + DIN CEN/TS 16415:2017
- für Beton ≥ C20/25
- für Holz (Balken min. 140mm x 140mm)
- ACHTUNG: Axialbelastung der Holzvariante nur bei gekonterter Version möglich!!
ABS-Lock II-ST
Kontern Sie die in variablen Längen erhältliche Edelstahleinbauhülse für den abnehmbaren Anschlagpunkt ABS-Lock I durch Stahl. Das System ABS-Lock I+II hat eine allgemeine bauaufsichtliche Zulassung (2 Personen) und wird nach der Montage mit einer beigefügten Kunststoffkappe verdeckt.
- Montagevorgaben der abZ (Z-14.9-688) beachten
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- für Stahl und tragende Holzkonstruktionen
- nutzbar mit ABS-Lock I
Zubehör zum einbetonieren
Edelstahleinbauhülse mit passendem Einbetonierzubehör (Mutter und Kunststoff-Fixierungshilfe) für abnehmbaren Anschlagpunkt ABS-Lock I. Inkl. Stopfen und Abdeckung aus Kunststoff.
Einbetonierhülse für Abhangdecken
ABS-Lock I & II mit Einbetonierhülse für abgehängte Decken.
Winkel zur seitlichen Befestigung
Der ABS-Lock II kann auch mit einem Winkel in die abgehängte Decke integriert werden.
Unterkonstruktion für abgehängte Decken
Abgehängte Decke mit Unterkonstruktion des Systems ABS-Lock I & II zur Überbrückung größerer Distanzen.
Einbetonierhülse für Abhangdecken
ABS-Lock I & II mit Einbetonierhülse für abgehängte Decken.
Winkel zur seitlichen Befestigung
Der ABS-Lock II kann auch mit einem Winkel in die abgehängte Decke integriert werden.
Unterkonstruktion für abgehängte Decken
Abgehängte Decke mit Unterkonstruktion des Systems ABS-Lock I & II zur Überbrückung größerer Distanzen.

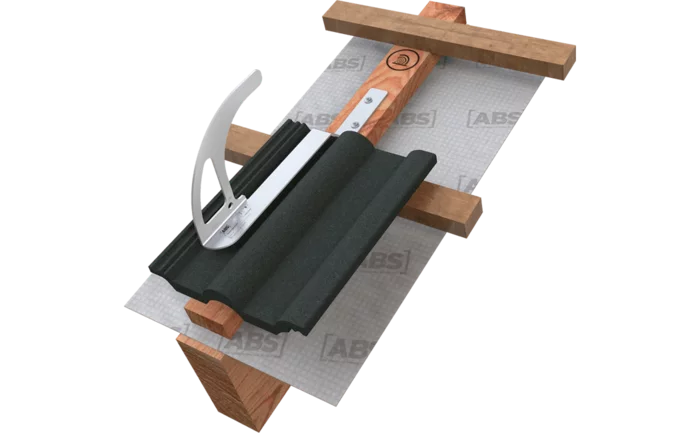

ABS-Lock DH04-OG (gekröpfte Form)
Dieser Edelstahl-Sicherheitsdachhaken für Ziegeldächer hat einen gekröpftem Holm zur Überbrückung der Dachlattung. Die Montage erfolgt mit den 2 mitgelieferten Edelstahlschrauben durch die Konterlattung im Holzsparren. Unser Dachhaken kann entsprechend den Kriterien der DIN EN 62305-3 als natürlicher Bestandteil der Ableitung einer Blitzschutzanlage eingesetzt werden (100 kA).
- Sicherheitsdachhaken nach DIN EN 517:2006, Typ B
- Anschlagpunkt + Leiterhaken
- für tragende Holzkonstruktionen
- im Holzsparren verschraubt (auch durch Aufsparrendämmung)
- Dachsparren min. 60 mm x 120 mm

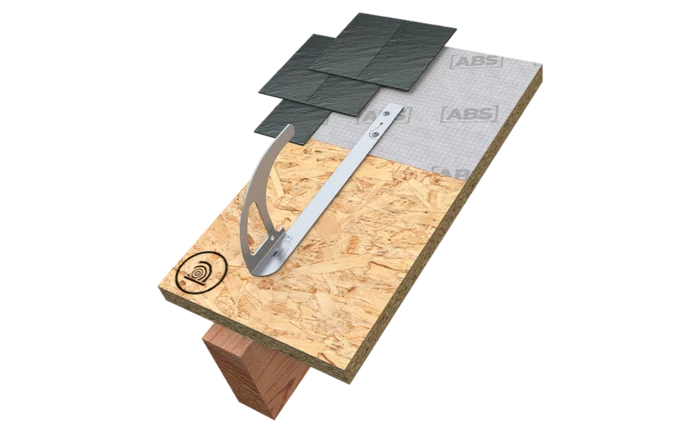

ABS Lock DH04-F (flache Form)
Montieren Sie den Edelstahl-Sicherheitsdachhaken mit flachem Holm für durchgängige Schalung im Holzsparren. Die 2 mitgelieferten Edelstahlschrauben werden durch die Konterlattung/Schalung in den Sparren geschraubt, die Montage durch die Aufsparrendämmung ist mit optionalen Spezialschrauben möglich. Unser Dachhaken kann entsprechend den Kriterien der DIN EN 62305-3 als natürlicher Bestandteil der Ableitung einer Blitzschutzanlage eingesetzt werden (100 kA).
- Sicherheitsdachhaken nach DIN EN 517:2006, Typ B
- Anschlagpunkt + Leiterhaken
- für tragende Holzkonstruktionen
- im Holzsparren verschraubt (auch durch Aufsparrendämmung)
- Dachsparren min. 60 mm x 120 mm
ABS-Lock DH04-OG (gekröpfte Form)
Dieser Edelstahl-Sicherheitsdachhaken für Ziegeldächer hat einen gekröpftem Holm zur Überbrückung der Dachlattung. Die Montage erfolgt mit den 2 mitgelieferten Edelstahlschrauben durch die Konterlattung im Holzsparren. Unser Dachhaken kann entsprechend den Kriterien der DIN EN 62305-3 als natürlicher Bestandteil der Ableitung einer Blitzschutzanlage eingesetzt werden (100 kA).
ABS Lock DH04-F (flache Form)
Montieren Sie den Edelstahl-Sicherheitsdachhaken mit flachem Holm für durchgängige Schalung im Holzsparren. Die 2 mitgelieferten Edelstahlschrauben werden durch die Konterlattung/Schalung in den Sparren geschraubt, die Montage durch die Aufsparrendämmung ist mit optionalen Spezialschrauben möglich. Unser Dachhaken kann entsprechend den Kriterien der DIN EN 62305-3 als natürlicher Bestandteil der Ableitung einer Blitzschutzanlage eingesetzt werden (100 kA).
- Sicherheitsdachhaken nach DIN EN 517:2006, Typ B
- Anschlagpunkt + Leiterhaken
- für tragende Holzkonstruktionen
- im Holzsparren verschraubt (auch durch Aufsparrendämmung)
- Dachsparren min. 60 mm x 120 mm
- Sicherheitsdachhaken nach DIN EN 517:2006, Typ B
- Anschlagpunkt + Leiterhaken
- für tragende Holzkonstruktionen
- im Holzsparren verschraubt (auch durch Aufsparrendämmung)
- Dachsparren min. 60 mm x 120 mm

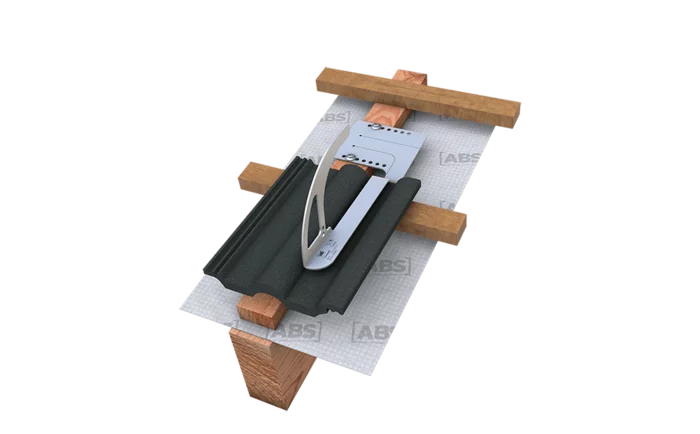

ABS-Lock DH05
Dank einer speziellen Grundplatte richten Sie diesen Edelstahl-Sicherheitsdachhaken variabel an der Ziegelwölbung aus. Der gekröpfte Holm überbrückt die Dachlattung. Die Montage erfolgt mit den 2 mitgelieferten Edelstahlschrauben durch die Konterlattung im Sparren.
- Sicherheitsdachhaken nach DIN EN 517:2006, Typ B
- Anschlagpunkt + Leiterhaken
- für tragende Holzkonstruktionen
- Grundplatte für variable Montage
- im Holzsparren verschraubt (auch durch Aufsparrendämmung)

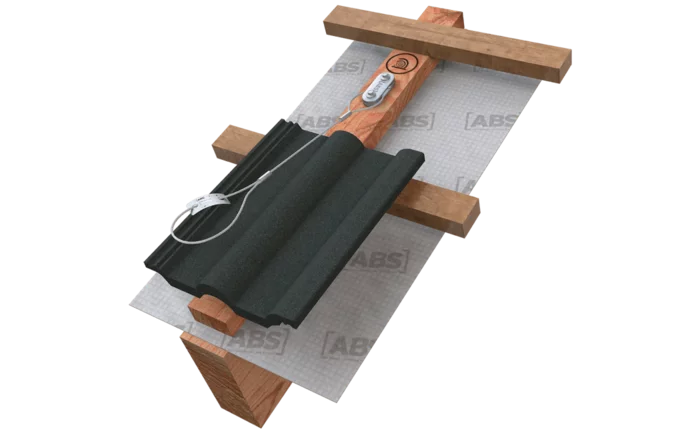

ABS Lock Loop
Als dezente Anschlageinrichtung für bis zu 3 Personen montieren Sie diese Edelstahl-Anschlagschlaufe (Ø 5 mm) im Holzsparren. Die Absturzsicherung ist nach der Installation auf dem Steildach fast unsichtbar, für die einfache und schnelle Befestigung genügen die beigefügten Edelstahlschrauben.
- Montagevorgaben der ETA-20/0257 beachten
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- fast unsichtbare Anschlagschlaufe
- für tragende Holzkonstruktionen
- im Holzsparren verschraubt (auch durch Aufsparrendämmung)
- Dachsparren min. 60 mm x 120 mm
ABS-Lock DH05
Dank einer speziellen Grundplatte richten Sie diesen Edelstahl-Sicherheitsdachhaken variabel an der Ziegelwölbung aus. Der gekröpfte Holm überbrückt die Dachlattung. Die Montage erfolgt mit den 2 mitgelieferten Edelstahlschrauben durch die Konterlattung im Sparren.
ABS Lock Loop
Als dezente Anschlageinrichtung für bis zu 3 Personen montieren Sie diese Edelstahl-Anschlagschlaufe (Ø 5 mm) im Holzsparren. Die Absturzsicherung ist nach der Installation auf dem Steildach fast unsichtbar, für die einfache und schnelle Befestigung genügen die beigefügten Edelstahlschrauben.
- Sicherheitsdachhaken nach DIN EN 517:2006, Typ B
- Anschlagpunkt + Leiterhaken
- für tragende Holzkonstruktionen
- Grundplatte für variable Montage
- im Holzsparren verschraubt (auch durch Aufsparrendämmung)
- Montagevorgaben der ETA-20/0257 beachten
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- fast unsichtbare Anschlagschlaufe
- für tragende Holzkonstruktionen
- im Holzsparren verschraubt (auch durch Aufsparrendämmung)
- Dachsparren min. 60 mm x 120 mm

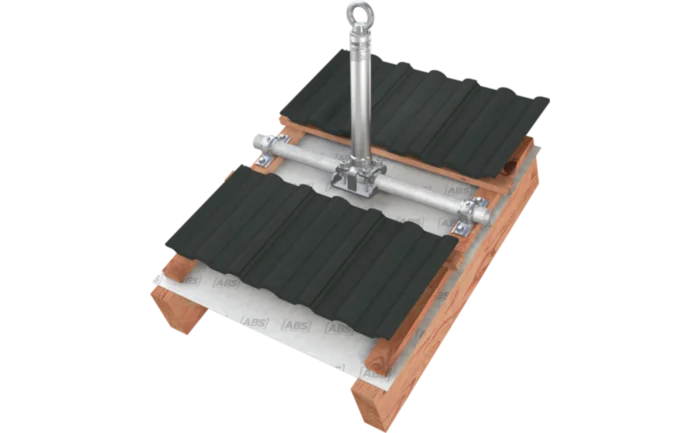

ABS-Lock SD
Installieren Sie den Edelstahl-Anschlagpunkt mit verschweißtem Stützrohr (Ø 42 mm) auf dem Steildach. Das auf den Holzsparren verschraubte Querrohr erlaubt eine freie Anpassung an die Dachneigung. Die Montage erfolgt mit 4 mitgelieferten Edelstahlschrauben, die Abdichtung mit einem handelsüblichen Antennenziegel.
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- für tragende Holzkonstruktionen
- Dachsparren min. 60 mm x 120 mm
- Aufstellwinkel und Aufstellposition frei wählbar
- inkl. Befestigungsmaterial

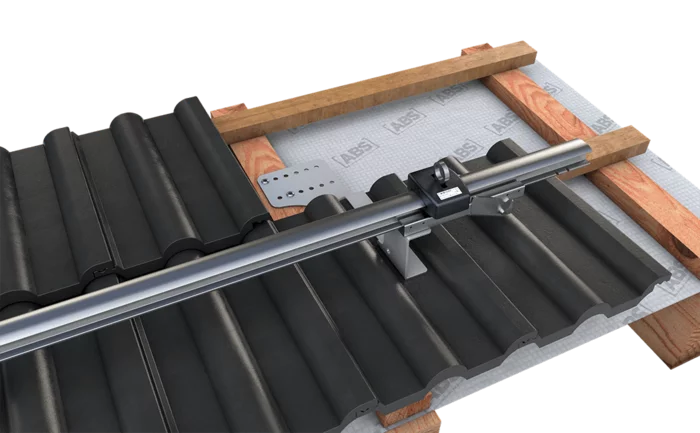

ABS AluTrax Steildach
Dieses Schienensicherungssystem schützt Höhenprofis an Fassaden, auf Steil- und Flachdächern gegen Absturz. Die Montage ist einfach und dank diversen Winkel- und Kurvenelementen leicht an die Architektur anpassbar. Mit bauaufsichtlicher Zulassung für Dach, Wand und Decke.
- DIN EN 795:2012, D + CEN/TS 16415:2017
- sichert bis zu 3 Personen gleichzeitig (1 Person pro Gleiter)
- Fassade, Decke, Flach- oder Steildach bis 75°
- Wärme- und Kälteausdehnung durch Loslager (gerade Systeme)

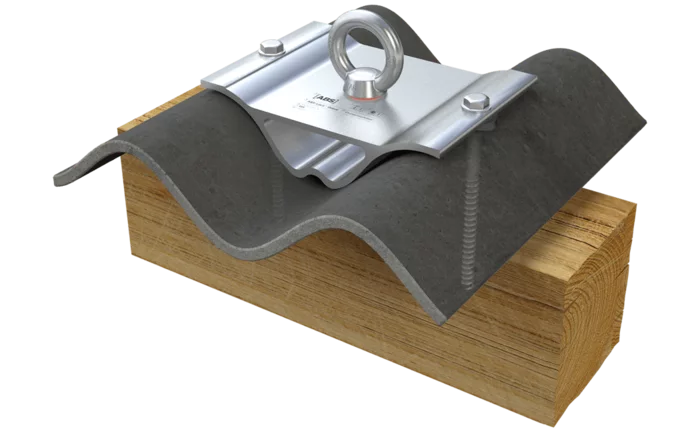

ABS-Lock Wave
Dieser Edelstahl-Anschlagpunkt hat eine Aluminium-Grundplatte in Wellenform, die sich in die Wölbungen von Faserzement-Dächern (Wellenabstand 177 mm) fügt. Die Anschlageinrichtung wird mit den im Lieferumfang enthaltenen Schrauben im Holzsparren befestigt.
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- spezielle Wellenform, z.B. für Eternit-Dächer u.ä.
- für tragende Holzkonstruktionen
- in nur 1 Holzsparren verschraubt
- Dachsparren min. 100 x 120 mm

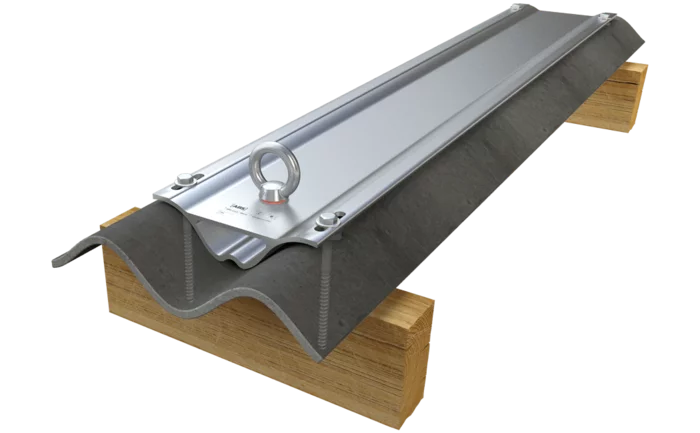

ABS Lock Wave 60
Dank der längeren Aluminium-Grundplatte montieren Sie diesen Edelstahl-Anschlagpunkt für Faserzement-Dächer (Wellenabstand 177 mm) bereits ab einer Sparrenbreite von 60 x 120 mm. Die Befestigung erfolgt in 2 Sparren, die 125 cm lange Grundplatte wird bei Bedarf vor Ort gekürzt.
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- spezielle Wellenform, z.B. für Eternit-Dächer u.ä.
- für tragende Holzkonstruktionen
- über 2 Holzsparren verschraubt
- Dachsparren min. 60 x 120 mm
ABS-Lock Wave
Dieser Edelstahl-Anschlagpunkt hat eine Aluminium-Grundplatte in Wellenform, die sich in die Wölbungen von Faserzement-Dächern (Wellenabstand 177 mm) fügt. Die Anschlageinrichtung wird mit den im Lieferumfang enthaltenen Schrauben im Holzsparren befestigt.
ABS Lock Wave 60
Dank der längeren Aluminium-Grundplatte montieren Sie diesen Edelstahl-Anschlagpunkt für Faserzement-Dächer (Wellenabstand 177 mm) bereits ab einer Sparrenbreite von 60 x 120 mm. Die Befestigung erfolgt in 2 Sparren, die 125 cm lange Grundplatte wird bei Bedarf vor Ort gekürzt.
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- spezielle Wellenform, z.B. für Eternit-Dächer u.ä.
- für tragende Holzkonstruktionen
- in nur 1 Holzsparren verschraubt
- Dachsparren min. 100 x 120 mm
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- spezielle Wellenform, z.B. für Eternit-Dächer u.ä.
- für tragende Holzkonstruktionen
- über 2 Holzsparren verschraubt
- Dachsparren min. 60 x 120 mm
